适用行业:手袋、食品、药品、玩具、鞋材、成品鞋等一切可单件输送的相关行业产品金属和重量一次性检测作业,提高产品检测自动化,提高产品检测效率和安全系数,提升企业产品品质。
一、被检测产品信息
1、检测重量为1000g之内。
2、精度要求为±1g;
3、输送带尺寸:210mm (其规格可定制或有现货)
4、将重量或金属残留的不合格产品自动剔除。(金属检测和重量检测一体机)
二、设备工作流程
产品经由上一段流水线或者人工上料后输送进入到“检重秤”。

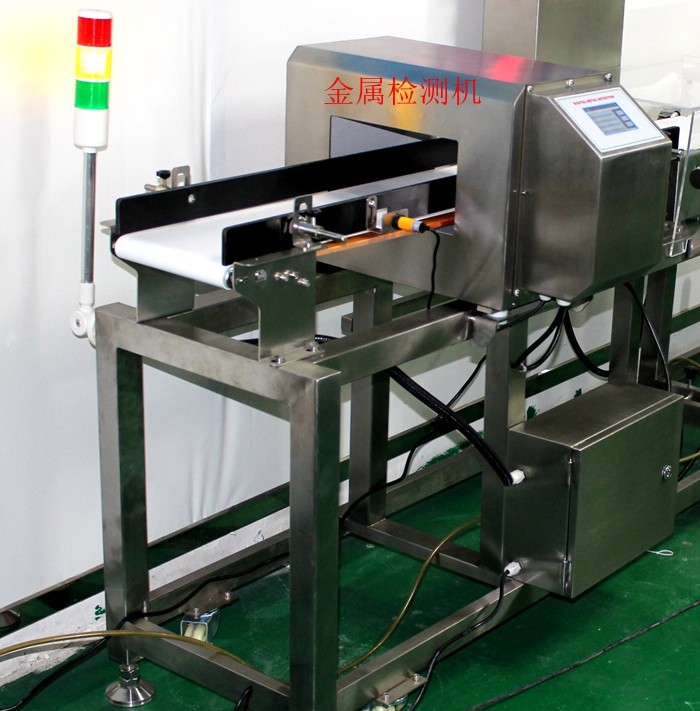

1、产品进入到一体机的“加速段/金属检测段”:产品之间的距离将被拉开并且经过金属检测探头完成金属异物检测,如产品金属异物超标,会给出剔除延迟信号,在剔除段第一个剔除执行机构剔除,并确保进入到“称重段”时是单个产品而不是多个产品。产品排序不规则时,也可以由“加速段/金属检测段”整理拉开距离。
2、产品进入到检重秤的“称重段”:称重系统迅速检测出产品的重量;并立即作出判断产品重量是否在目标重量范围内。若产品重量合格,则无误的传送出检重秤;若产品重量不合格,则会给出剔除延迟信号。与此同时,系统会自动记录产品合格数量和不合格的数量。

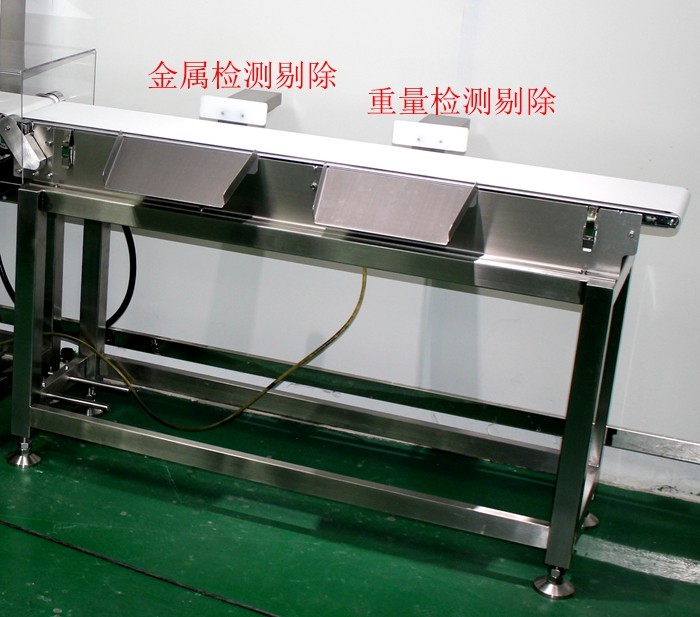

3、产品进入到金属和检重秤一体机的“剔除段”:剔除段检测到剔除延迟信号时,会适时做出剔除动作,准确将不合格的产品剔除。
三、技术参数
称量范围 | 10g-5000g |
称重精度 | ±0.1g |
金属检测精度 | Fe0.5 Nofe1.0 Sus1.2mm |
金属检测机通道 | 宽220mm 高150mm 其他规格可定制 |
三段输送线尺寸 | 金检机段:长:1200mm 宽:210mm 高150mm 称重段:长:400mm 宽:210mm 剔除段:长:400mm 宽:210mm |
显示分辨率 | 0.1g |
分选速度 | 10~60米/ 分钟 |
金属检测机最佳速度 | 15~40米/分钟 |
输送带离地高度 | 900mm±50mm(需确认) |
输送方向 | 面向操作界面从左到右 |
电机功率 | 交流电220 伏( 50/60 赫兹) 90W |
工作温度 | 从0°C 到40°C |
湿度 | 90% 相对湿度( 无凝结水) |
机体主要材料 | 304不锈钢制作 |
剔除方式 | 推杆剔除(可选其他-拨杆、下沉、吹气、翻板...) |

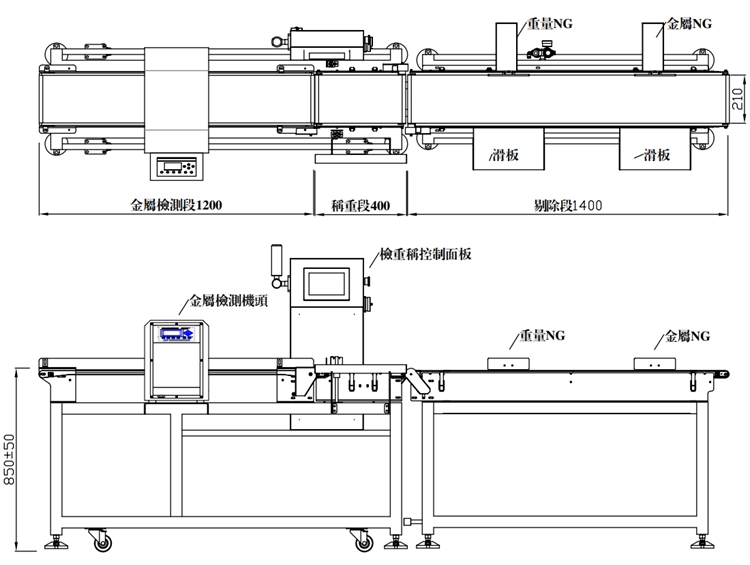

检重称金属检测一体机设计尺寸图:(产品尺寸可按要求设计制作)

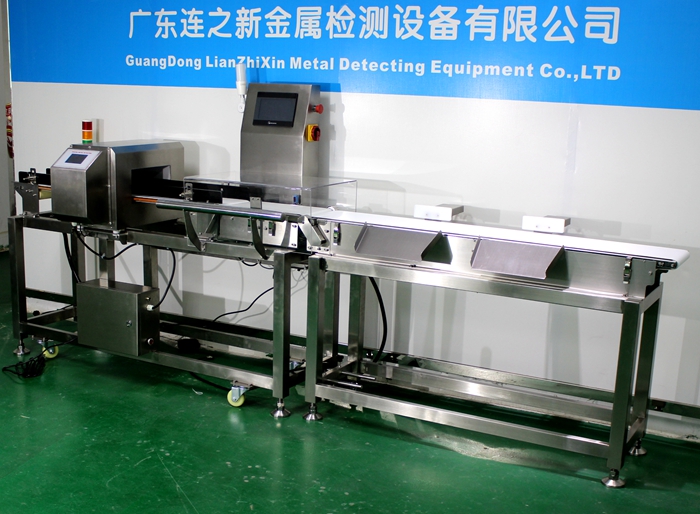

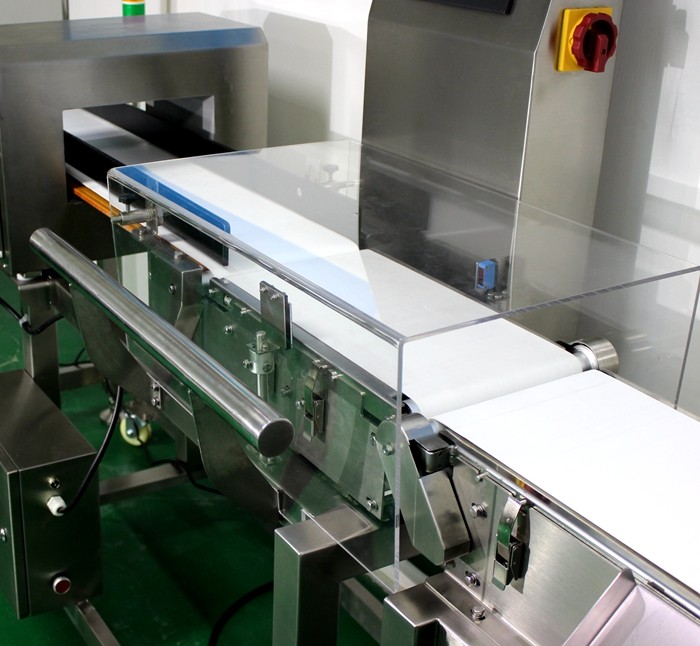

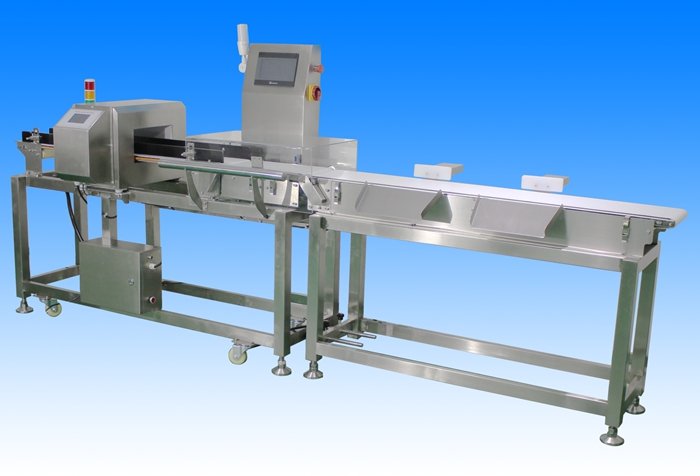

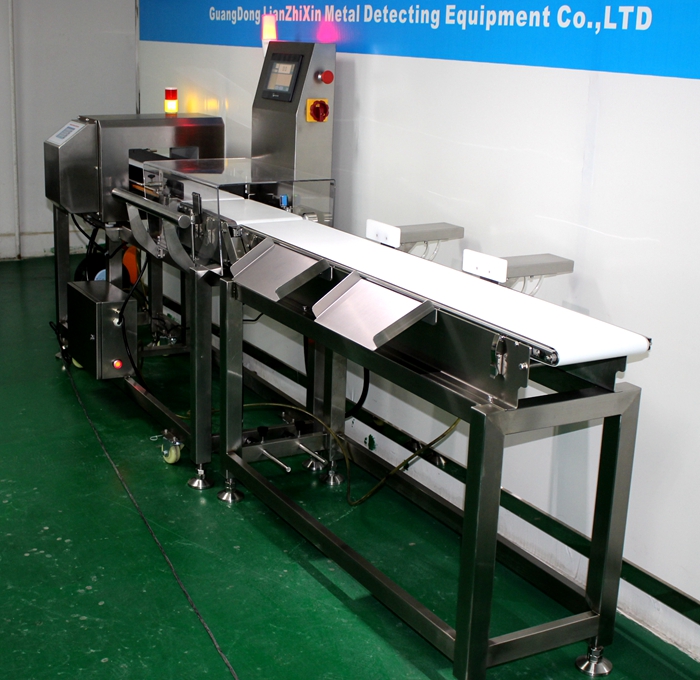

检重称金检机一体机产品实物图:
